产品系列
SYNOPTICS公司可以完全自主实现集晶体生长、加工、镀膜、检测、包装于一体的一站式服务。作为ISO 9001:2008证书获得企业,SYNOPTICS着重于该公司在晶体生长、制造和检测方面的支持,以确保达到超高的质量标准。
主要特点:
* 波长覆盖广: 500nm-3000nm
* 晶体尺寸大
* 镀膜阈值高
* 均匀性好
应用领域:
* 医疗
* 工业
* 军事
* 科研激光市场

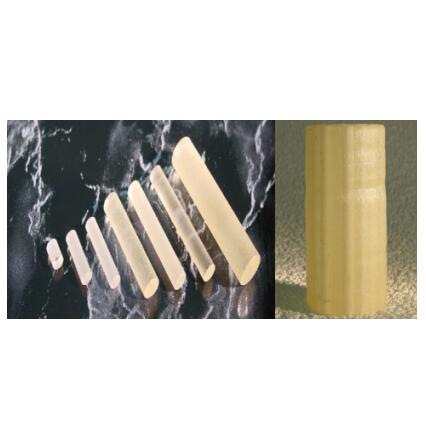

TGG 激光晶体Rod
TGG晶体广泛应用于光学隔离器。
光学隔离器利用的是TGG晶体的法拉第效应,法拉第的旋光性与入射光的方向无关,仅允许一个方向的光通过。
TGG优点(优于铽掺杂的玻璃)
* TGG的费尔德常数是铽掺杂玻璃的两倍
* TGG的热导率比铽掺杂玻璃高一个量级
* TGG的光学损耗低于铽掺杂玻璃
基于以上优点,TGG适用于高平均功率激光的应用,高功率激光主要的限制因素是热效应导致的光畸变。在相同功率下,TGG晶体的光畸变低于铽掺杂玻璃
TGG晶体与铽掺杂玻璃在1064nm处的对比
TGG | Tb-Glass | ||
费尔德常数,V 1064nm 632nm | -40 -134 | -20 -70 | RadT-1m-1 RadT-1m-1 |
吸收系数,a | 0.0015 | 0.003 | cm-1 |
热导率 | 7.4 | 0.7 | Wm-1K-1 |
折射率,n | 1.95 | - | - |
非线性折射率,n2 | 8.0 | 2.45 | 10-13esu |
品质因子,V/a | 27 | 7 | - |
品质因子,V/n | 5 | 8 | - |
棒的标准规格,材料参数
晶体 | Terbium Gallium Garnet (Tb3Ga5O12 ) |
朝向 | [111] within 5 degrees |
透过波前畸变@632nm 大晶体棒:直径>3mm或长度>25.4mm 小晶体棒:直径<3mm或长度<25.4mm | <1> <1> |
消光比 | 25 dB minimum |
尺寸公差
直径公差 | +.000”/-.002” |
长度公差 | +0.010”/-0.010” |
滚光 | 55±5 μinch (RMS) |
倒角 | 0.005” ± 0.003”@45°±5° |
端面
反射率 | < 0.25% @ 1064 nm |
附着力和耐用性 | Meets MIL-C-48497A Standards |
脉冲损伤阈值 | 10J/cm2 |
